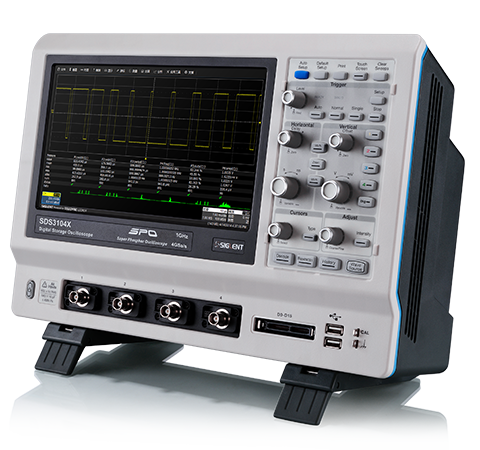

SIGLENT鼎阳SDS3000X系列智能示波器

SDS3000X系列采用**的用户界面MAUI，迷人的简洁，所有菜单层级只有两级。
水平、垂直和触发系统相关的功能控制都可以通过面板的10.1英寸高清电容触摸屏来完成。对于改变波形的位置、触发位置、查看波形细节、光标位置、配置测量参数、选择配置信息等，都可以通过简单的触控操作来轻松实现。

为了方便用户操作，SDS3000X系列把最常用的操作都做成了一键式设计，共计15种，配合触摸屏，极大地提升了用户的操作体验。

传统的数字示波器，波形数据处理、显示都在CPU中完成，CPU成为整个数据采集、处理和显示的瓶颈。基于SPO架构的SDS3000X系列智能示波器采用了SIGLENT自主创新的波形采集、图像处理引擎，利用FPGA完成波形的处理和显示，实现了

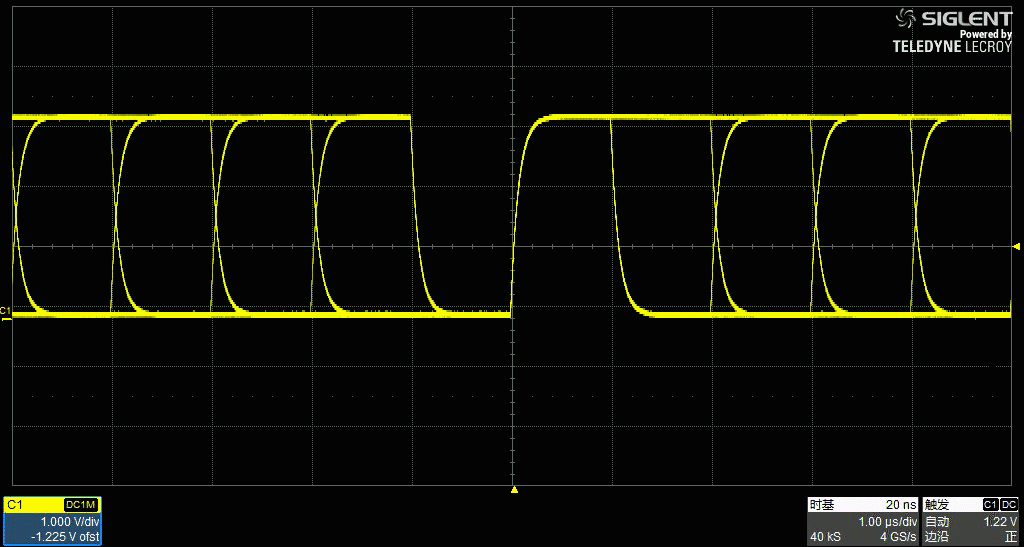

高刷新 - 使示波器能快速捕获到低概率事件
256级波形辉度等级及色温显示
数字触发 - 低抖动、高触发灵敏度
深存储 - 不压缩的20 Mpts原始采集点用于测量

利用这些特性，用户可快速发现偶发的毛刺和异常信号，查找出问题根源。

SDS3000X系列智能示波器拥有丰富的调试工具包，可在信号捕获、调试、分析、存档和报告等环节提供强大的帮助。

SDS3000X智能触发包括窗口、间隔、漏失、欠幅、斜率、边沿、脉宽、判定合格、逻辑图、高清视频和串行总线触发（I2C、I2S、SPI、UART/RS232、LIN、CAN、CAN-FD、FlexRay、MIL1553、USB 2.0）。并且还标配了顺序和历史模式。顺序模式下，两帧之间的最小死区时间为1 us, 其等效刷新率可达100万帧/秒。 配合后台运行的历史模式是故障分析的有力工具。

WaveScan被称为示波器中的Google, 能够实时地对采集到的波形进行测量分析，搜索出感兴趣的信号，可对搜索到的信号进行列表显示、高亮标识和放大观察，可以静态地“查找”，也可以动态地“扫描”。

动态扫描时，当查找到感兴趣的信号时，示波器可以产生“停止捕获，发出告警声，自动保存波形，打印屏幕，产生报告”等各种动作，从而实现“无人值守”的排查异常信号的作用。

SDS3000X系列提供24种参数的测量统计功能，不丢失任何细节，真正做到测量所有捕获到的波形参数。

不论是5个样本还是50个样本，抑或50,000,000个样本，所有样本数“一个也不少”，配合描述统计参数概率分布的直方图功能，可准确、全面地掌握测量统计结果。
