SIGLENT鼎阳SDS6000L系列高分辨率紧凑型数字示波器

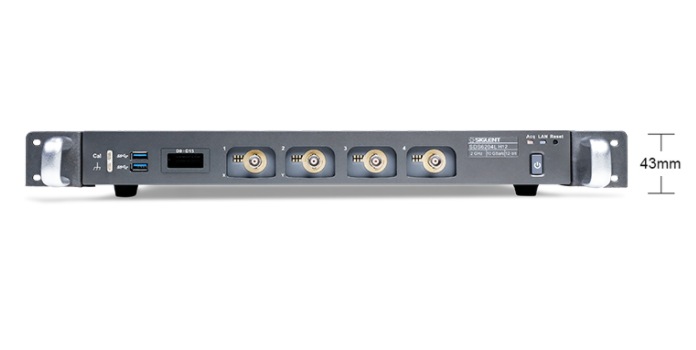

SDS6000L紧凑型示波器设计精巧，其4通道型号机身厚度仅为43mm，占用1U的空间，区别于传统的需要占据7U的台式示波器，其薄型的设计，能够极大地节省空间，为机器诊断和自动化测试场景提供了更优选择。8通道示波器采用2U封装，**可扩展至512模拟通道，极大地提高了通道密度。在机器诊断和自动化测试领域，大多数工程师和研究人员更青睐拥有足够性能和通道数的高性价比数据采集解决方案，而SDS6000L系列紧凑型示波器以及其搭建的多通道高速数据采集系统，完美地满足了这一诉求。

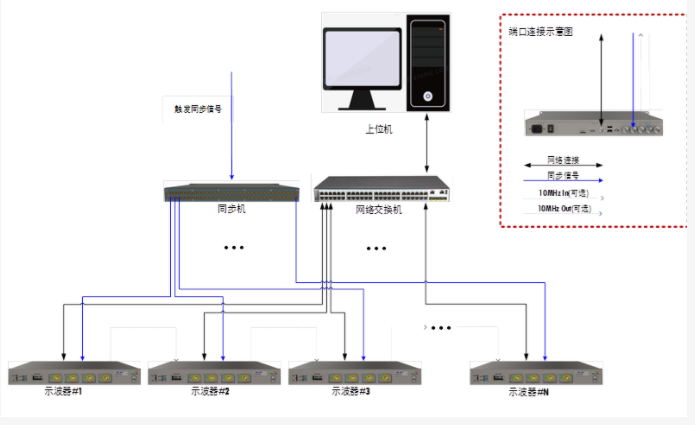

SDS6000L外形设计精巧，体积紧凑，仅有1U高，能够组建灵活的多通道采集系统，用更小的空间获取更大的测量范围，即通过同步机触发多台（最多64台）示波器同步采集，最多支持扩展至512个模拟通道；可通过外接显示器和鼠标实现人机交互，也可通过网口连接上位机，通过WebServer 或二次开发上位机软件实现对仪器的远程操控，使用灵活，非常适用从实验室到生产中的多种应用场景。

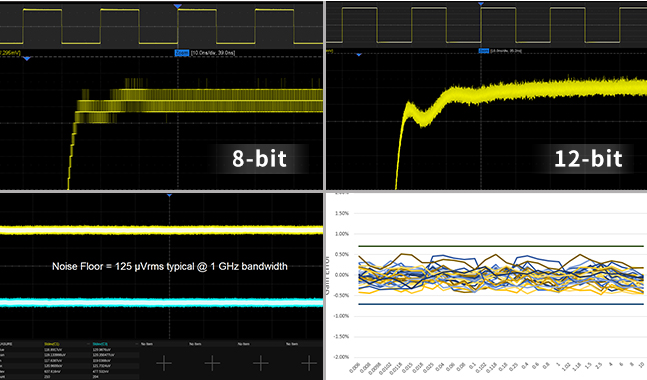

高分辨率示波器对本身的底噪要求极高，否则小信号很容易淹没在噪声之中。SDS6000L的底噪值仅为153 μVrms，其直流增益精度可达±0.5%，能让12-bit ADC充分发挥性能，使用户能观察到更多波形细节。

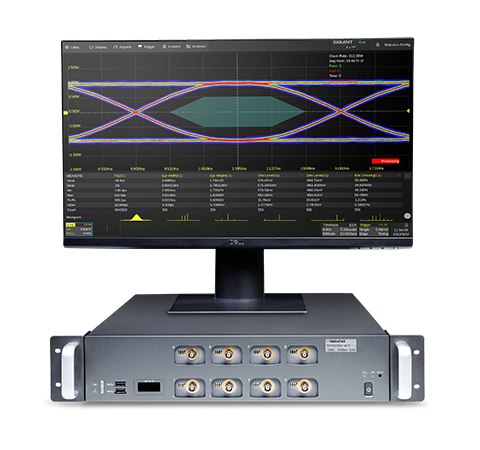

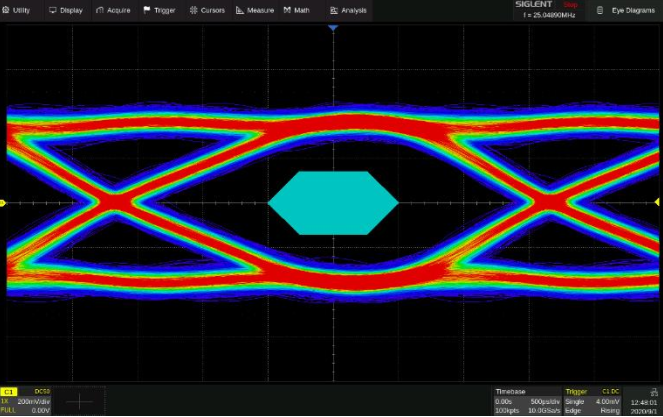

• 眼图分析是高速系统信号完整性分析的核心。SDS6000L提供对数字信号进行眼图和抖动分析的功能，自动从串行数据中提取时钟用于重构眼图和进行抖动计算；

• 支持多种眼图和抖动参数的自动测量；

• 支持对眼图的模板测试。

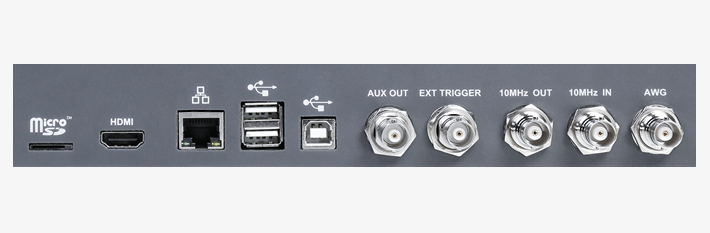

支持 2 个 USB Host 3.0 和 2 个 USB Host 2.0、1 个 USB Device 2.0 (USBTMC)、1 个 1000M LAN（VXI-11/Telnet/Socket）、1 个micro SD 卡、1 个辅助输出（Pass/Fail 和 Trigger Out 复用）、1 个 HDMI 视频输出接口、1 个 10 MHz In 和 1 个 10 MHz Out。
