Mitutoyo三丰圆度测量仪选型手册

发表时间:2023-08-08 09:27
对于旋转的零部件而言,最需要亟待解决的问题就是如何评估它们真实的圆“型”。圆度/圆柱度形状测量仪正是用来测量和评价圆度几何公差的测量仪器。


圆度测量仪从小型到台式,从手动到CNC自动等有多款类型,您可以根据工件的测量需求,选择最适合的型号。




1、小型圆度测量仪

首先介绍的是一款小型圆度仪RA-10,轻量、紧凑的机身设计,适宜在狭小的检测空间内使用。RA-10配置的大尺寸的彩色LCD屏幕,便于查看测量结果。同时搭载高级热敏打印机,属于高性价比的机型。

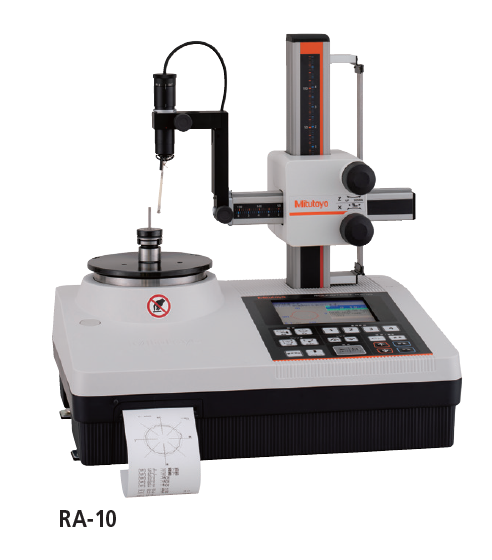

RA-10小型圆度测量仪


※ 易于操作,控制面板的按键布局直观。

※ 配有大尺寸LCD屏幕,便于查看测量结果和数据图表。



而对于生产线车间使用的圆度仪,则推荐使用小型圆度仪——RA-120/120P,小巧轻便,操作简单。支持调心调水平的D.A.T功能,是一款操作性能更优化的小型圆度测量仪。

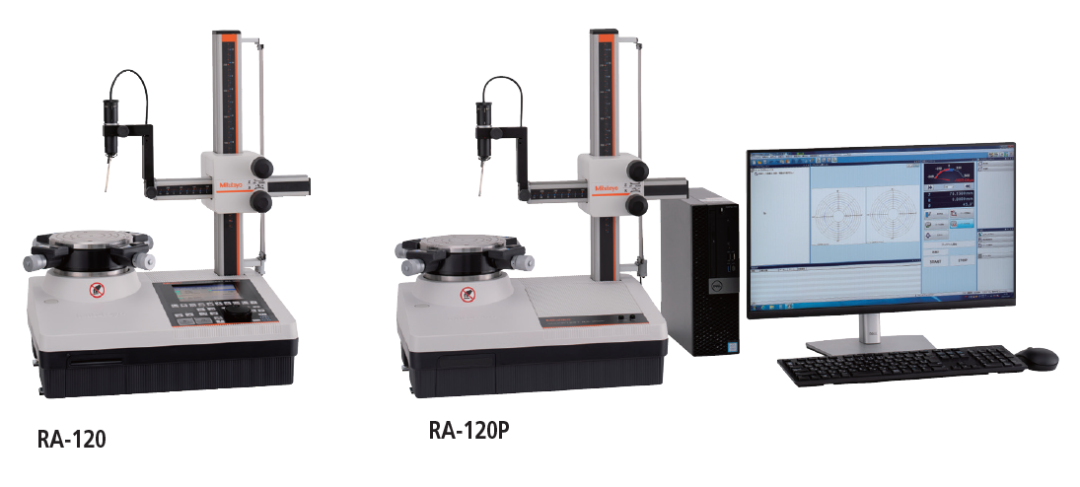

RA-120/120P小型圆度测量仪




※ 具有D.A.T.(数字调整台)功能,支持调心·调水平操作,减少初步设置的时间,提高工作效率。

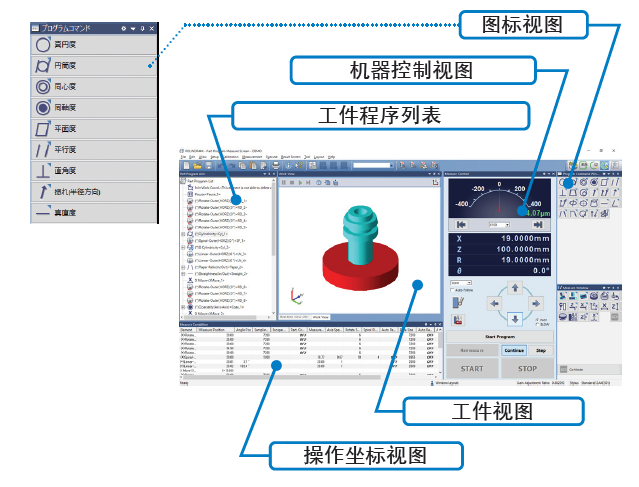

※ 配有多功能分析软件ROUNDPAK,丰富的分析功能对应多种工件的测量,大大提升了测量能力。


Tips:

以上两款小型圆度测量仪,三丰公司提供免费的通讯程序,支持将测量结果生成A4纸报告书,保存及打印。您可以登录三丰官网下载。

下载方法:三丰官网→服务支持→资源下载中心→免费通信软件下载→圆度仪用简易通信软件




随着复杂、精密加工件的测量需求的多样化,对圆度几何公差的测量需求也随之变高。搭载专业的ROUNDPAK软件,可以大幅增强数据处理功能。





2、圆度/圆柱度测量仪

相比手动型,圆度仪RA-1600是一款可进行圆柱度分析的电动驱动型测量仪,标配D.A.T.(数字调整台)缩短了手动设置时间,可大幅提升测量效率。

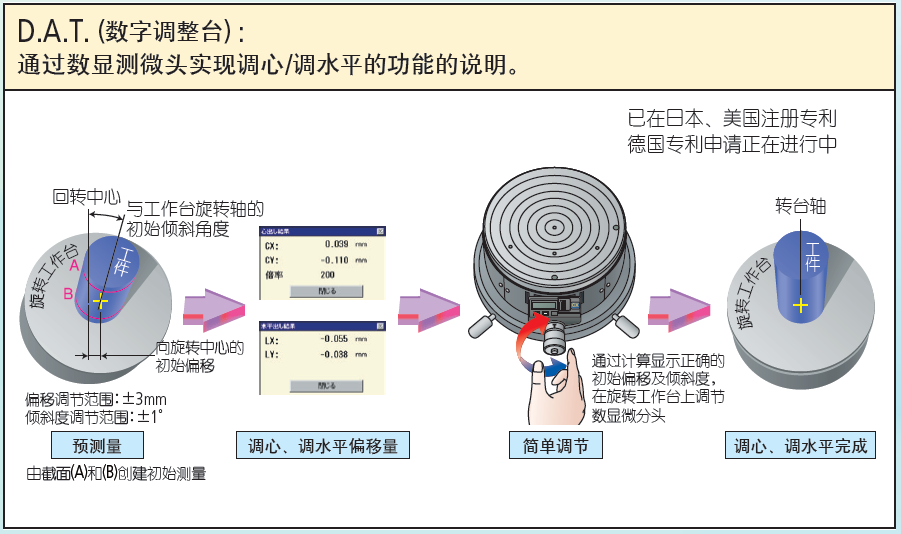

D.A.T.(数字调整台)示意图

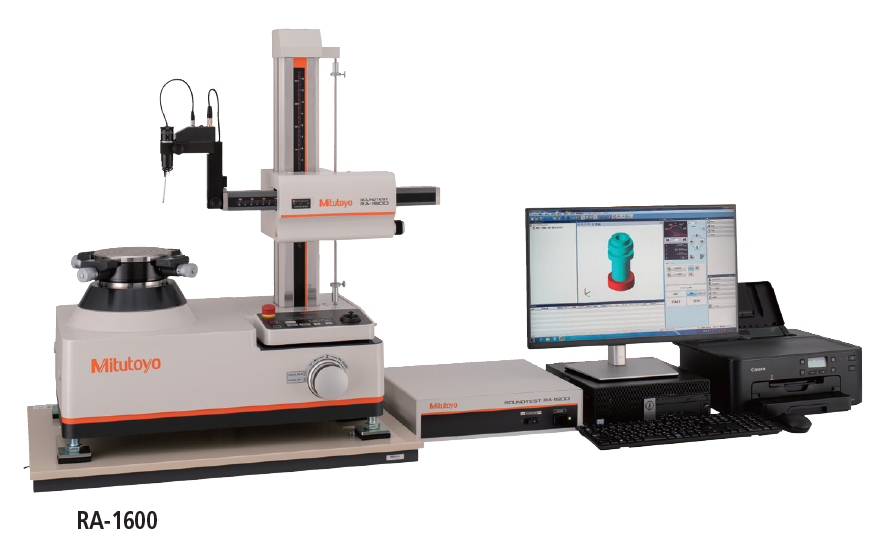

RA-1600圆度/圆柱度形状测量仪


※ 标配的D.A.T.调心调水平,缩短手动设置的时间。

※ 检出器Z轴方向标配防破坏性碰撞功能的装置。

※ 检出器内可安装滑动装置(选件),可实现深孔厚壁工件的测量。



为了提升工作效率,进一步缩短调心/调水平的时间,可选择搭载A.A.T.(自动调整台)的机型。

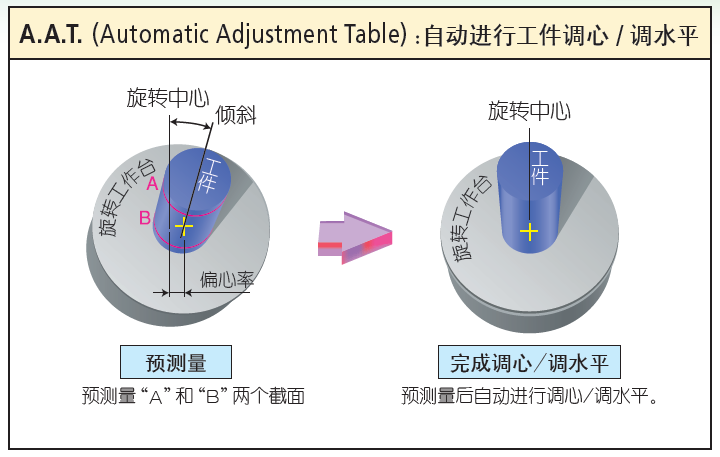

A.A.T.(自动调整台)示意图



RA-2200系列圆度/圆柱度形状测量



※ 拥有自动调心调水平功能的高性能·
※ 旋转工作台**承重达30kg,**测量直径达φ300mm。

※ 内/外径连续测量(内径达φ50mm)。

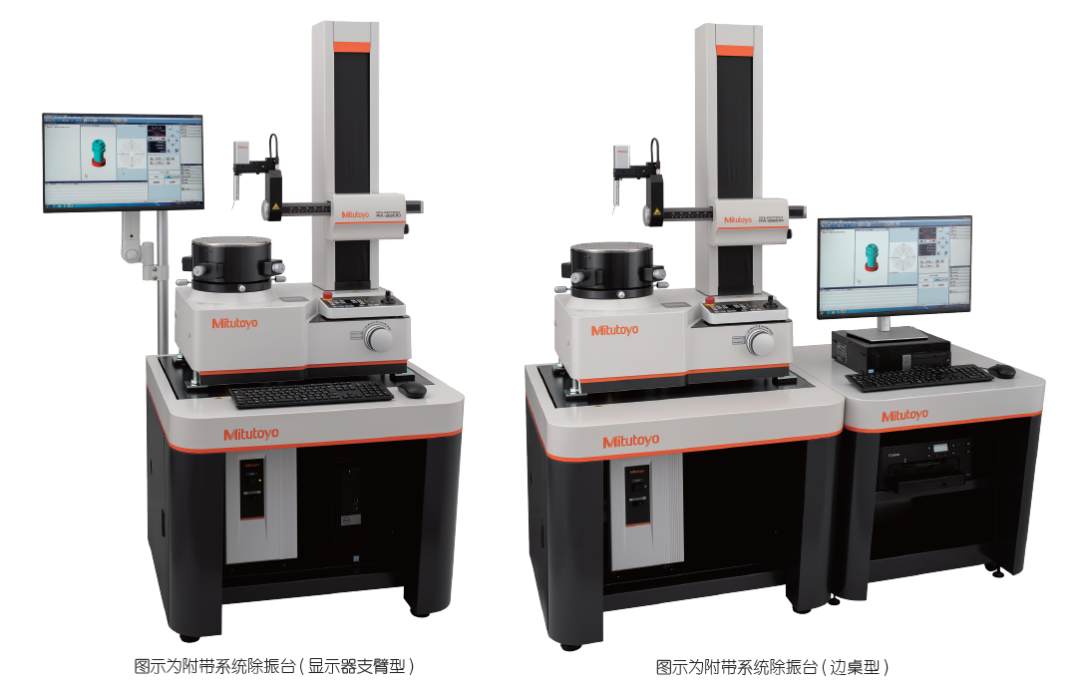

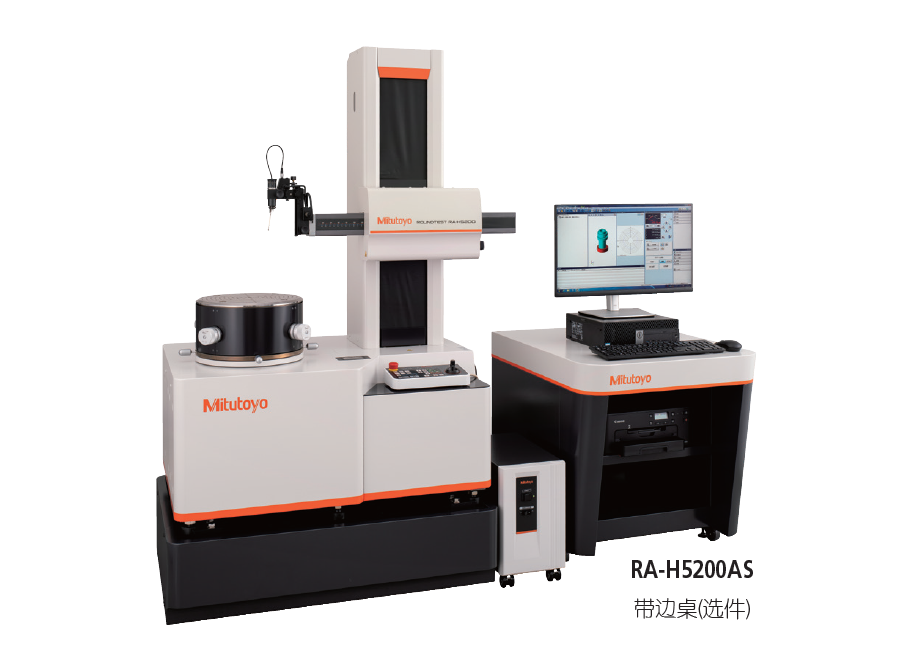

RA-H5200系列圆度/圆柱度形状测量系统




※ 旋转工作台**承重达80kg,测量**直径达φ400mm。

※ 标准配置高刚性基座和高性能减振台,保证高精度。

※ 无需改变检出器方向即可实现内/外径连续测量(内径达φ50mm)



3、CNC圆度/圆柱度测量系统

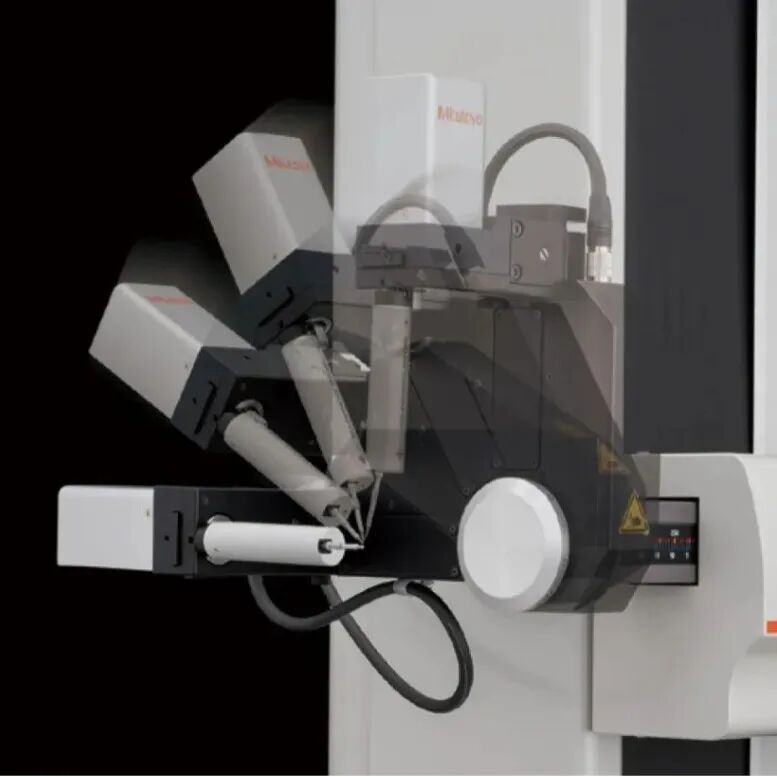

要求高精度测量、全面提高测量效率、实现多功能检测,可以选择CNC圆度/圆柱度形状测量机。通过自动切换检出器的方向,可实现连续测量,大幅度提高生产效率,并可以安装粗糙度检出器等选件,进行表面粗糙度测量等,实现一机多用。

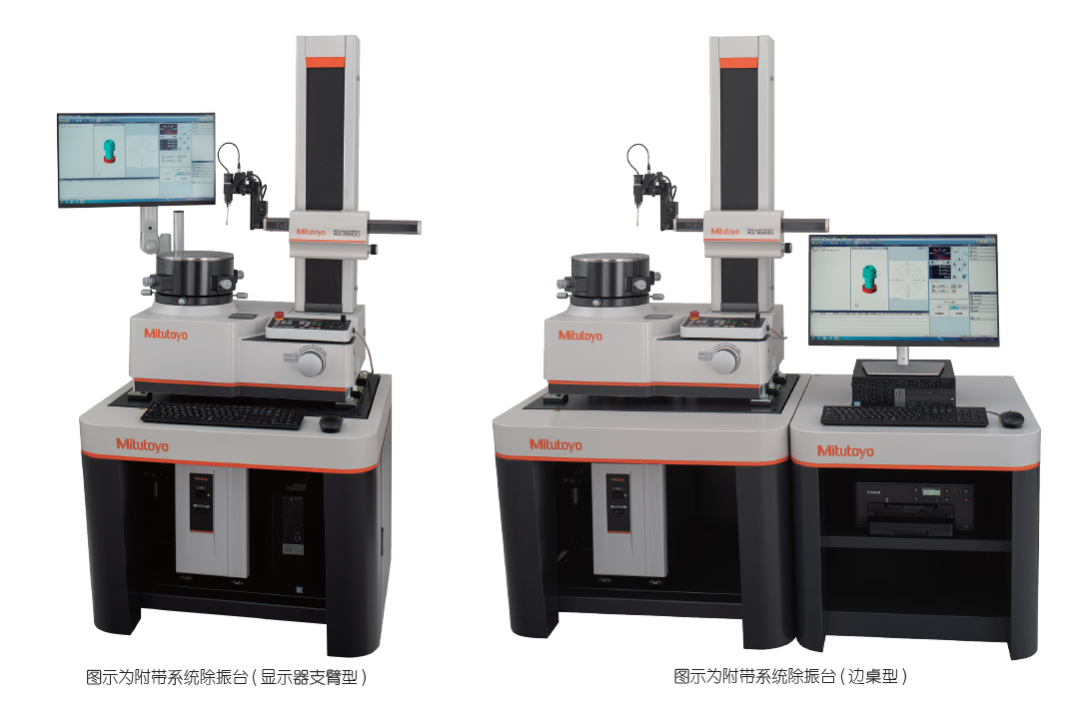

RA-2200 PLUS圆度/圆柱度形状测量系统




※ 高精度旋转工作台:

(径向:0.02+3.5H/10000μm,轴向:0.02+3.5X/10000μm)。

※ 在0-270°的范围内以1°增量旋转,支持对多种要素组合连续测量。

※ 定位传感器实现CNC高精度自动测量。

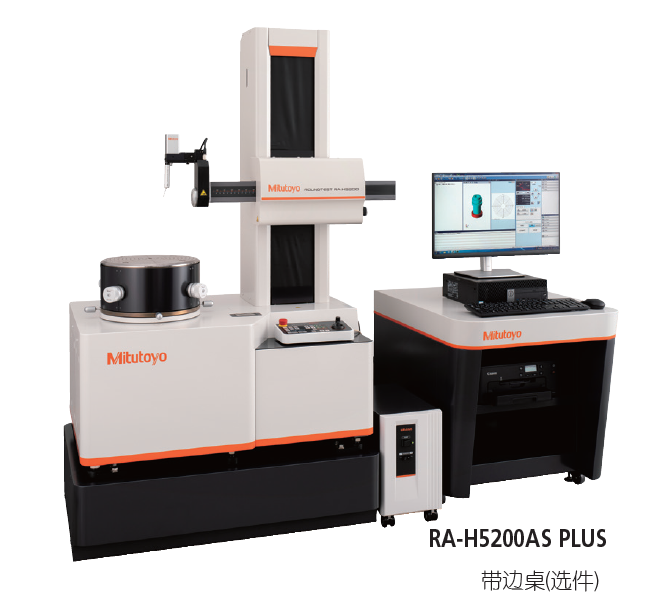

RA-H5200 PLUS圆度/圆柱度形状测量系统


※ 旋转工作台的高旋转精度:
(径向:0.02+3.5H/10000μm,轴向:0.02+3.5X/10000μm)。

※ 搭载强大的分析软件,可进行X轴跟踪测量、螺旋测量解析、内外径测量等。



大型的、沉重的圆柱形工件的测量一直是个难题,RA-6000CNC系列的承重高达350kg,同时具有超高的旋转精度,不论是圆度、圆柱度的平面度等都可以轻松实现高精度测量。


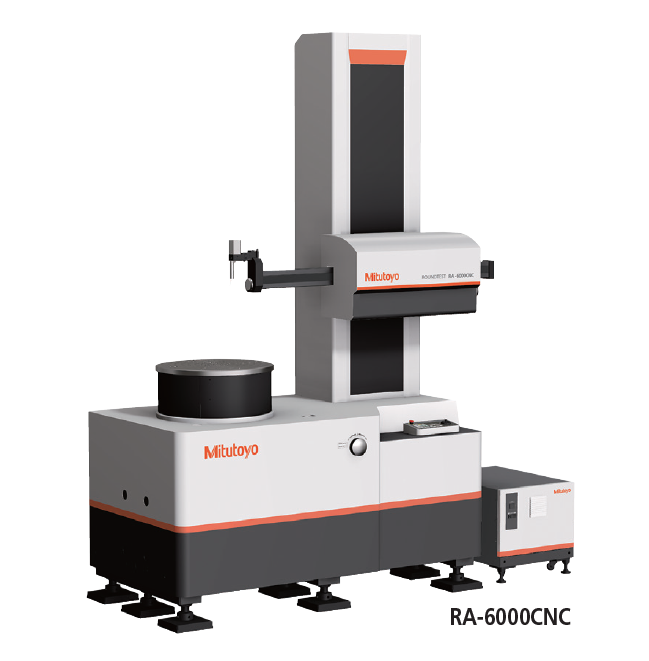

RA-H6000 CNC圆度/圆柱度形状测量系统





※ 旋转工作台**测量直径达φ880mm,**承重达350kg。

※ 配置测量机床主轴深孔内侧的深孔测量装置(可定制)。


4、形状测量一体机

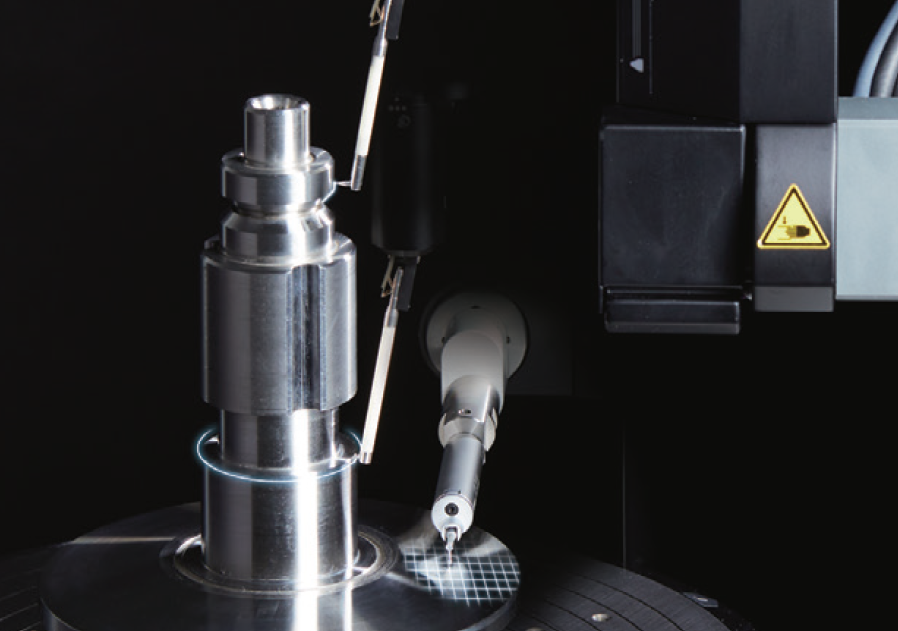

通常,测量表面粗糙度、轮廓和圆度需要多种测量仪器和设置才能完成,现在,形状测量一体机ROUNDTRACER EXTREME支持在一台仪器完成圆度、粗糙度、轮廓3种测量,灵活性更强,精度更高,速度更快。




一机多用

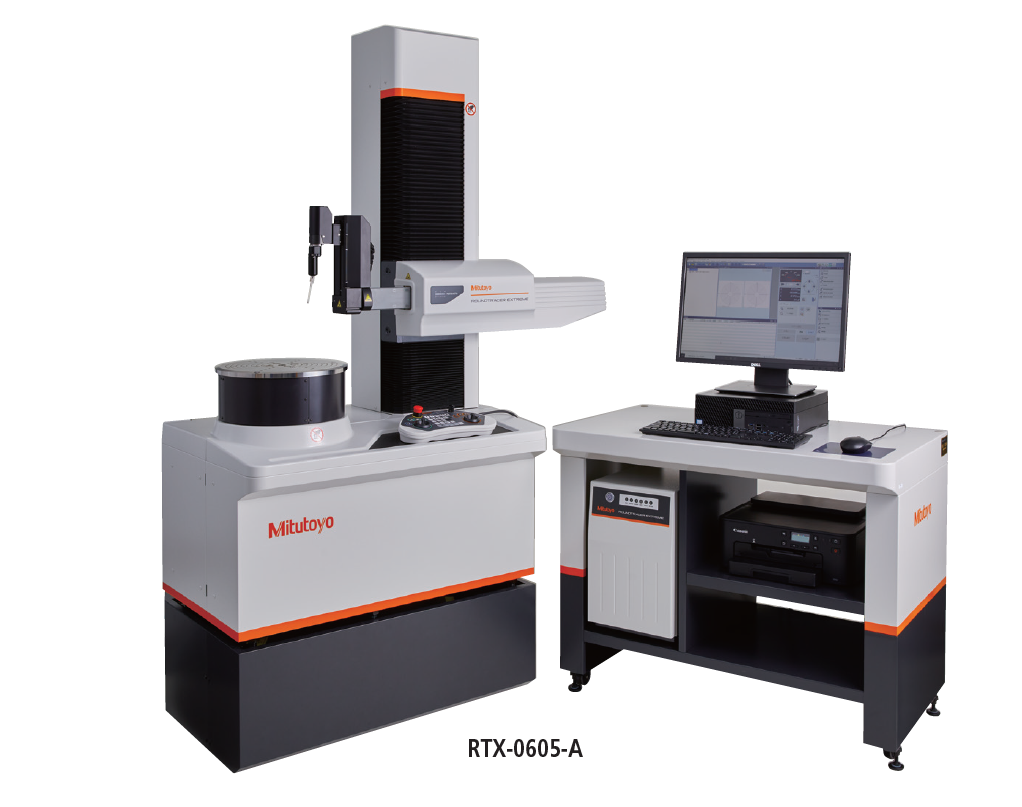

Roundtracer Extreme形状测量一体机



※ 旋转工作台**测量直径达φ680mm,**承重达60kg。

※ 新型定心工作台和优化的滑块结构,测量结果重复性显著提高。
※   带有电动滑动功能的检出器支架,可以连续测量厚工件的内径和上表面。
※ 通过提高各轴驱动速度及搭载新功能、新技术,测量的吞吐量显著提高。

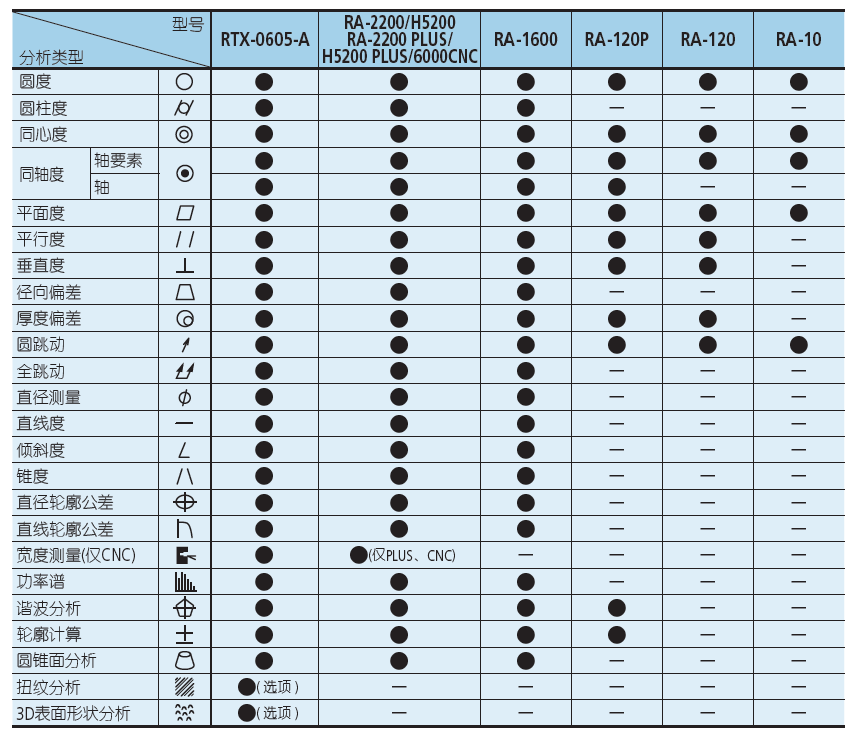

▼三丰圆度仪各型号测量项目一览表▼


篇幅有限,更多圆度/圆柱度形状测量系统的信息,敬请咨询广州君翔客服!
