使用LCR测试仪检查电机的油漆浸透状态

发表时间:2023-06-27 11:21

完成了绕组的电机会进行油漆浸透工序。油漆浸透方式有以下2种:浸透到含绝缘漆的浸漆罐的”滴漆“和在真空状态下填充油漆的真空浸漆”。通过浸漆处理增强线圈内部和绝缘纸的绝缘功能,再用绝缘漆填满线圈内部所有空间气隙,防止导致绝缘老化的湿气和灰尘。使用LCR测试仪在低频率下测量tanδ,可以明确掌握电机的油漆浸透状态的差异。




为了检查浸透状态

在检查电机油漆浸透状态中,一般使用介质损耗测试仪(tanδ计)。

介质损耗角正切tanδ是用数值表示电绝缘材料状态的指标。对绝缘体(线圈和接地之间)施加交流电压时,会引起介质损耗(介质损耗)。


tanδ是该介质损耗的程度。

介质损耗测试仪是通过施加50Hz或60Hz的较高电压进行测量的。介质损耗角正切用tanδ=1/2πfCRp表示。在该公式中,频率f变低时tanδ变大。也就是说,如果能够以低频率进行测量,那么和测量频率50Hz/60Hz相比,tanδ的差会变大,能较容易看出浸透状态的不同。LCR测试仪可以在低于50Hz/60 Hz的频率下测量tanδ。

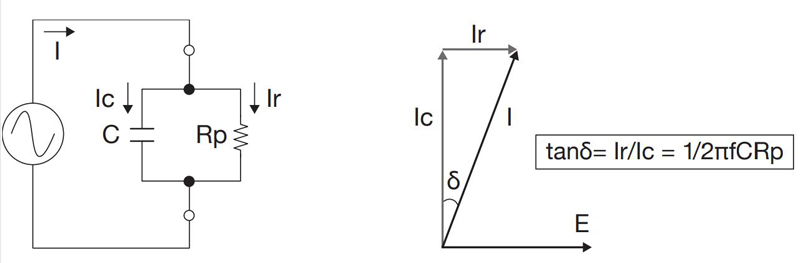

Fig.1 绝缘体等效电路和施加交流电压时的矢量


实测

■准备的样品:

滴漆的合格品和不合格品(油漆量少的)、真空浸漆的合格品和不合格品(真空度不足的)这4个状态的样品

■测量方法:

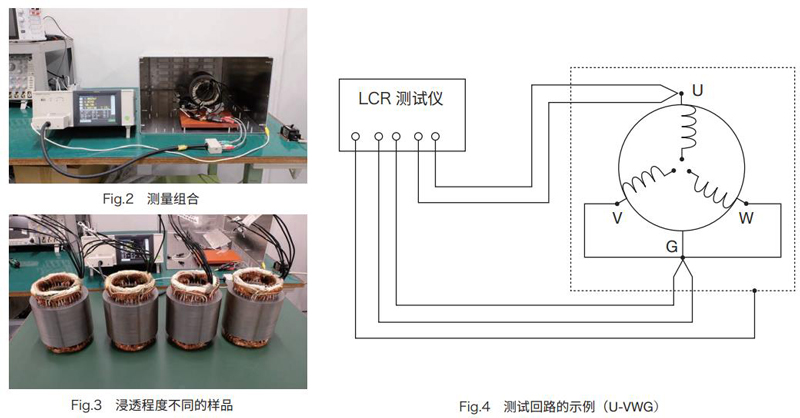

使用LCR测试仪测量线圈-铁心间的tanδ。因为是绝缘物的测量,所以准备了屏蔽箱,连接到LCR测试仪的屏蔽端子进行了测量。

■测量频率:1 Hz, 5 Hz, 10 Hz, 20 Hz, 50 Hz,   60 Hz等 6 个

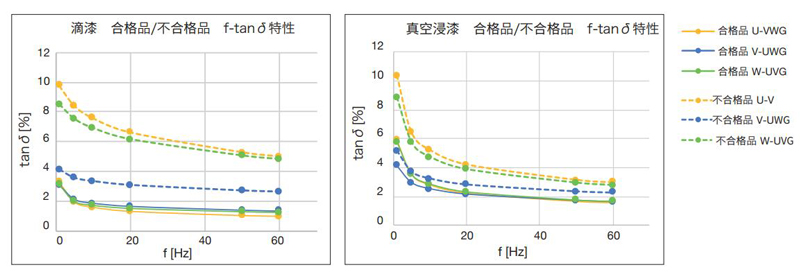

实测数据

在所有的测量频率中,合格品和不合格品之间出现了差异。测量频率低的良品和不良品的差异明显。





使用仪器

LCRR测试仪IM3533HIOKI 产品
4端子探头L2000HIOKI 产品
