使用高压继电器的电机定子的自动脉冲测试

电动汽车马达、变频器、家电马达、空调压缩机、工业马达、工业泵、其他普通马达

电动汽车马达和家用电器马达的逆变器电压越来越高压化。因此，对于生产线上用于检查定子绝缘不良（罕见的短路和局部放电）的脉冲试验电压的要求也很高。 由于测试电压较高，因此存在难以实现自动化检查的问题。

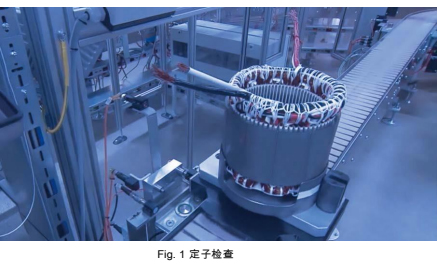

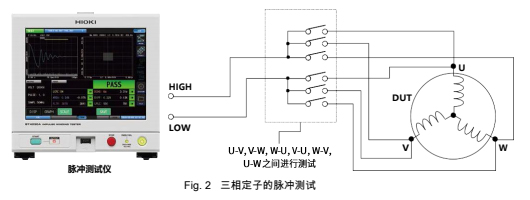

对于三相定子，脉冲测试在U-V，V-W，W-U，V-U，W-V和U-W各相之间进行。因此，可以通过继电器切换测试电路来实现自动化。但是，如果测试电压值超过1500V，则不能使用一般继电器。因此，定子各相之间的脉冲测试是使用手动测量或手动开关进行的。

解决方案:

将高压扫描仪3930用作测量电路开关。
3930 有一个内置簧片继电器，可以打开和关闭直流 5 kV 和交流 5 kV。
使用 Sequence Maker（Excel 插件）排序并执行自动检查。
3930可以通过PLC等IO进行控制。

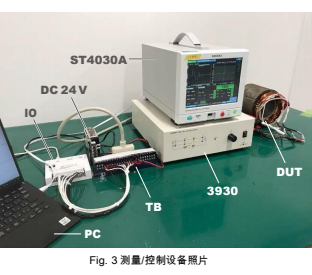

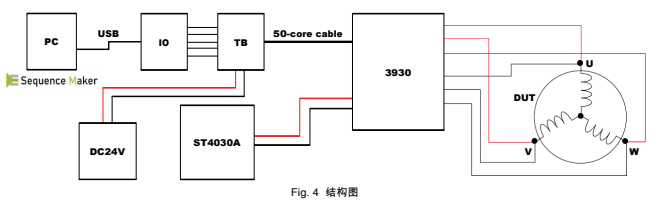

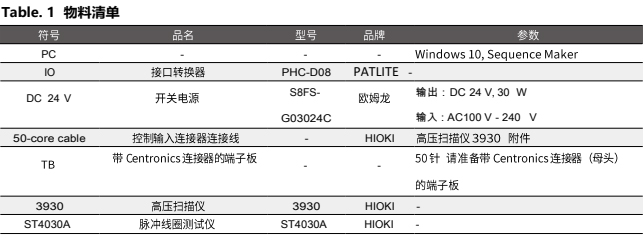

在本次测试中，使用了可以从 PC 控制触点的 PHC-D08（Patrite 公司生产）。（见图3、图4、表1）

Fig.5显示的是测试回路。3930以多模式来使用。

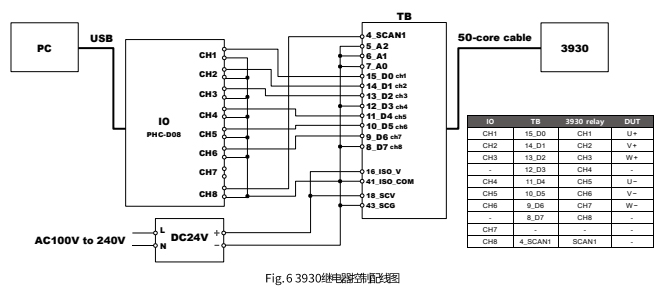

图6显示控制3930内部继电器的接线图。
使用市面上的开关电源作为3930的电源和触点电压。

实测数据:

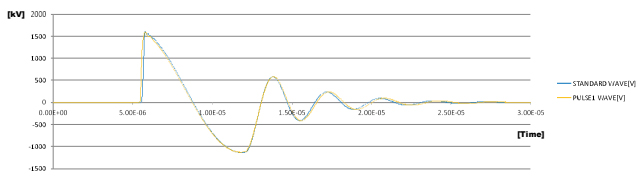

图7显示布线长度的影响。
上图中的STANDARD WAVE是由ST4030A单**建的。

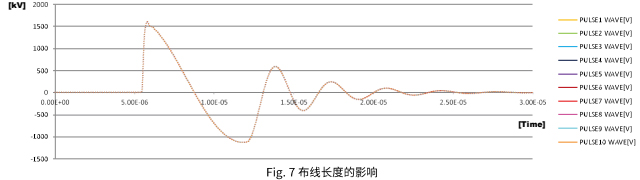

PULSE1 WAVE是本次测试的波形（3930以及布线长度增加了3.3m的配置）。下图是本次测试对同一点进行10次测试所得数据的叠加图。虽然确定增加布线长度会带来影响，但是可以看出对同一点的再现性没有影响。

解决方案:

• 该应用程序可以自动检查每相（U-V，V-W，W-U，V-U，W-V，U-W）之间的脉冲测试。
• 如果将Sequence Maker的控制功能和IO（接点输入/输出）功能替换为PLC，就可以实现生产线上的自动检查。
